Szczegóły Produktu:
|
| Materiał: | Metal | Centrum Kontakt: | 1,5 mΩ |
|---|---|---|---|
| Kontakt zewnętrzny: | 0,2 mΩ | Warkocz do ciała: | 0,1 mΩ |
| Operacja Temperatura: | -40 stopni do + 65 stopni | Temperatura przechowywania: | -40 stopni do + 80 stopni |
| Wytrzymałe napięcie dielektryczne: | 1500 VRMS | Napięcie znamionowe: | 500 woltów szczytowych |
| Podkreślić: | metalowe części cnc,części mechaniczne cnc |
||
kuchenka mikrofalowa 500 woltów szczytowychMęskie części sprzętowe TNC Złącze kabla koncentrycznego o częstotliwości radiowej do montażu kabli
Kategoria złączy NC ma 132 numery części, z których większość jest zgodna z RoHS i REACH.Złącza TNC w tej kategorii kończą się do kabla koncentrycznego, PCB (płytki drukowanej) lub terminala.Złącza Pasternack TNC są zbudowane zgodnie z precyzyjnymi specyfikacjami przemysłu RF i mikrofalami.
Złącza TNC są produkowane w wersji męskiej lub żeńskiej w standardowej lub odwrotnej polaryzacji, z impedancją 50 Ohm.Złącza TNC są dostępne w wersji prostej lub pod kątem prostym, a także jako przegroda, panel 4-otworowy lub opcje bez mocowania.Te konstrukcje złączy TNC obejmują metody mocowania zaciskowe/lutowane, zaciskane/lutowane, lutowane lub lutowane/lutowane.Oferujemy złącza TNC o standardowej lub wysokiej wydajności, dostępne z korpusami z mosiądzu lub stali nierdzewnej.

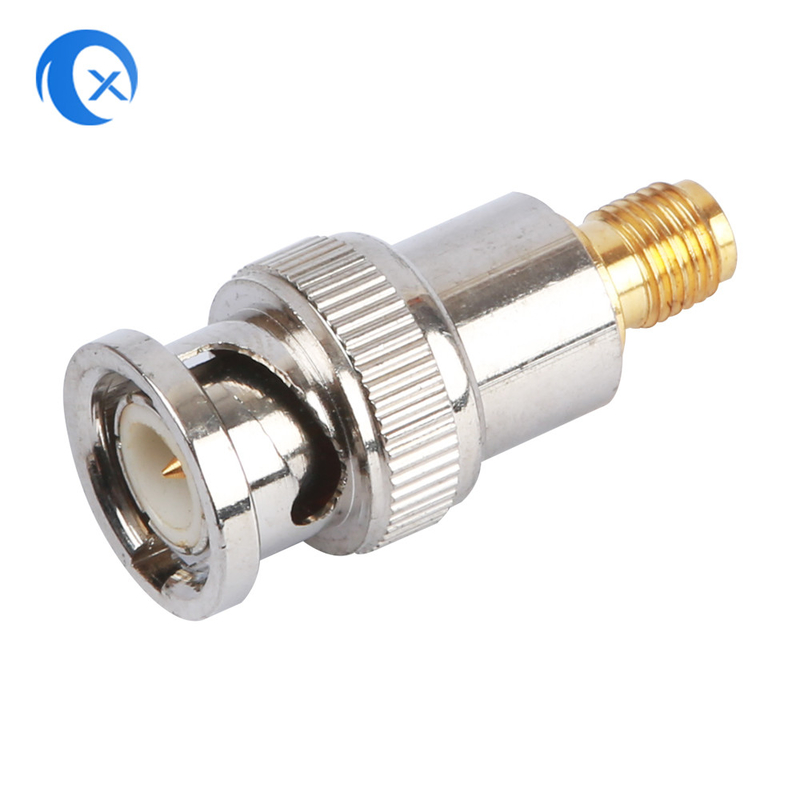

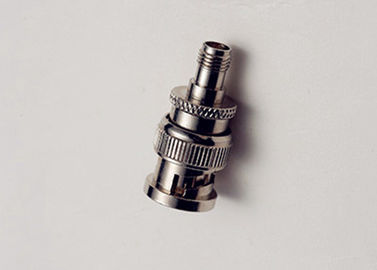

Męskie części sprzętowe CNC TNC Złącze kabla koncentrycznego RF do montażu kabli
| Elektryczny | |
| Impedancja | 50 omów nominalnie |
| Zakres częstotliwości | 0-11 GHz |
| VSWR | |
| Złącza proste M39012 | 1,3 maks |
| Złącza kątowe M39012 | 1,35 maks. |
| Wytrzymałe napięcie dielektryczne | 1500 VRMS |
| Wyciek RF | -60dB min przy 3 GHz |
| Rezystancja izolacji | 5000 MΩ min |
| Odporność na kontakt | |
| Centrum Kontakt | 1,5 mΩ |
| Kontakt zewnętrzny | 0,2 mΩ |
| Warkocz do ciała | 0,1 mΩ |
| Utrata wtrąceniowa | 0,18 dB przy 9 GHz |
| Ocena napięcia | 500 woltów szczytowych |
Uprzejmie proszę wiedzieć, że długość, złącze i kolor można dostosować.
